为弥补传统的恒流斩波步进电机驱动电路中大功率管无过流和超温保护、级间直接耦合造成 末级大功率管易浇毁的缺陷，在开发经济磨床数控系统的过程中研制了一种实用的步进电机驱动电路。
方 法——电路采取温度开关检测大功率管的管壳温度，利用取样电阻对步进电机各相绕组成的电流进行实时检 测，通过施密特触发器控制大功率管的驱动电路，采取变压器耦合方式控制高压大功率管的导通与截止。

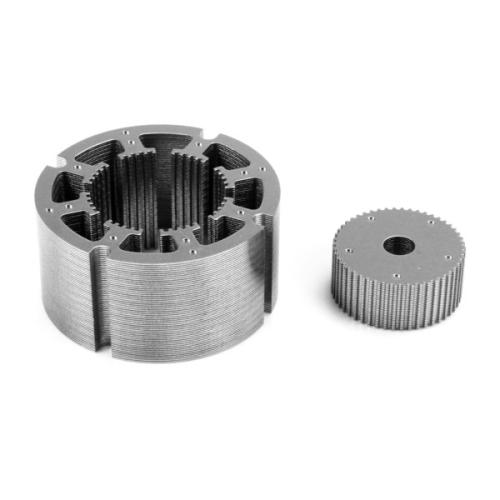

结 果——有效地避免了末级大功率管由于超温和过流而烧毁，同时避免了前级驱动电路(DC)失控造成大功率管烧毁故 障的发生.通过调整参数，该电路可以驱动75BF003—30BF003四种型号的三相六拍反应式步进马达，高运行频率每分钟达5 000步。
结论——利用该电路作为驱动电源的磨床数控系统在西北轴承厂推广使用后， 彻底解决了每年夏季步进马达驱动电源频繁烧毁的问题。
