盘式行星减速机干货|驱动机器人常用电机，不仅仅是步进电机!

　　1.按工作电源种类划分：可分为直流电机和交流电机;

　　2.按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机;

　　3.按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机;

　　4.按用途可划分：驱动用电动机和控制用电动机;

　　5.按转子的结构可划分：笼型感应电动机(旧标准称为鼠笼型异步电动机)和绕线转子感应电动机(旧标准称为绕线型异步电动机);

　　6.按运转速度可划分：高速电动机、低速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。

　　在机器人身上主要有以下五大电机

　　1.伺服电机

　　伺服电机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。

　　2.步进电机

　　步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

　　3.普通电机

　　普通电机是我们平时间的比较多的电机，电动玩具，刮胡刀等里面都有。这种电机有转速过快，扭力过小的特点，一般只有两个引脚，用电池的正负极接上两个引脚就会转起来，然后电池得正负极再相反的接在两引脚上电机也会向反转。

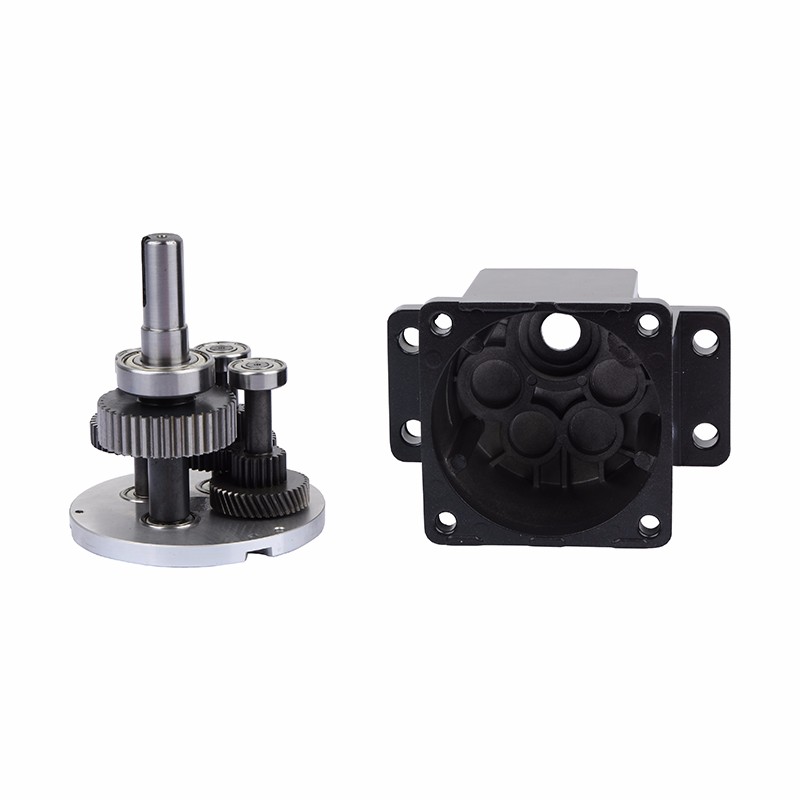

　　4.减速电机

　　减速电机就是普通电机加上了减速箱，这样便降低了转速，增加了扭力，使得普通电机有的更广泛的使用空间。

　　5.舵机

　　舵机主要是由外壳、电路板、无核心马达、齿轮与位置检测器所构成。其工作原理是由接收机发出讯号给舵机，经由电路板上的IC判断转动方向，再驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回讯号，判断是否已经到达定位。位置检测器其实就是可变电阻，当舵机转动时电阻值也会随之改变，藉由检测电阻值便可知转动的角度。厂商所提供的舵机规格资料，都会包含外形尺寸(mm)、扭力(kg/cm)、速度(秒/60°)、测试电压(V)及重量(g)等基本资料。扭力的单位是kg/cm，意思是在摆臂长度1公分处，能吊起几公斤重的物体。这就是力臂的观念，因此摆臂长度愈长，则扭力愈小。速度的单位是sec/60°，意思是舵机转动60°所需要的时间。
