解析步进电机加减速控制精密定位的原理

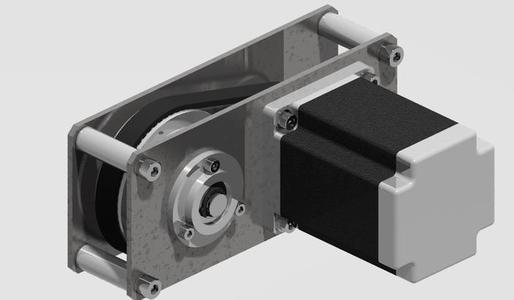

　　步进电机只能够由数字信号控制运行的，当脉冲提供给步进驱动器时，在过于短的时间里，控制系统发出的脉冲数太多，也就是脉冲频率过高，将导致步进电机堵转。要解决这个问题，必须采用加减速的办法。就是说，在步进电机起步时，要给逐渐升高的脉冲频率，减速时的脉冲频率需要逐渐减低。这就是我们常说的“加减速”方法。

　　步进电机转速度，是根据输入的脉冲信号的变化来改变的。从理论上讲，给驱动器一个脉冲，步进电机就旋转一个步距角(细分时为一个细分步距角)。实际上，如果脉冲信号变化太快，步进电机由于内部的反向电动势的阻尼作用，转子与定子之间的磁反应将跟随不上电信号的变化，将导致堵转和丢步。

　　步进电机驱动执行机构从一个位置向另一个位置移动时，要经历升速、恒速和减速过程。当步进电机的运行频率低于其本身起动频率时，可以用运行频率直接起动并以此频率运行，需要停止时，可从运行频率直接降到零速。所以步进电机在高速启动时，需要采用脉冲频率升速的方法，在停止时也要有降速过程，以保证实现步进电机精密定位控制。加速和减速的原理是一样的。

　　步进电机常用的升降频控制方法有2种：直线升降频和指数曲线升降频。指数曲线法具有较强的跟踪能力，但当速度变化较大时平衡性差。直线法平稳性好，适用于速度变化较大的快速定位方式。下面就加速实例加以说明：加速过程，是由基础频率(低于步进电机的直接起动最高频率)与跳变频率(逐渐加快的频率)组成加速曲线(降速过程反之)。跳变频率是指步进电机在基础频率上逐渐提高的频率，此频率不能太大，否则会产生堵转和丢步。

　　加减速曲线一般为指数曲线或经过修调的指数曲线，当然也可采用直线或正弦曲线等。使用单片机或者PLC，都能够实现加减速控制。对于不同负载、不同转速，需要选择合适的基础频率与跳变频率，才能够达到最佳控制效果。指数曲线，在软件编程中，先算好时间常数存贮在计算机存贮器内，工作时指向选取。通常，完成步进电机的加减速时间为300ms以上。
