盘式行星减速机!步进电机驱动器的细分控制技术特点解析

　　步进电机是一种作为控制用的特种电机, 它的旋转是以固定的角度(称为"步距角")一步一步运行的, 其特点是没有积累误差(精度为100%), 所以广泛应用于各种开环控制。

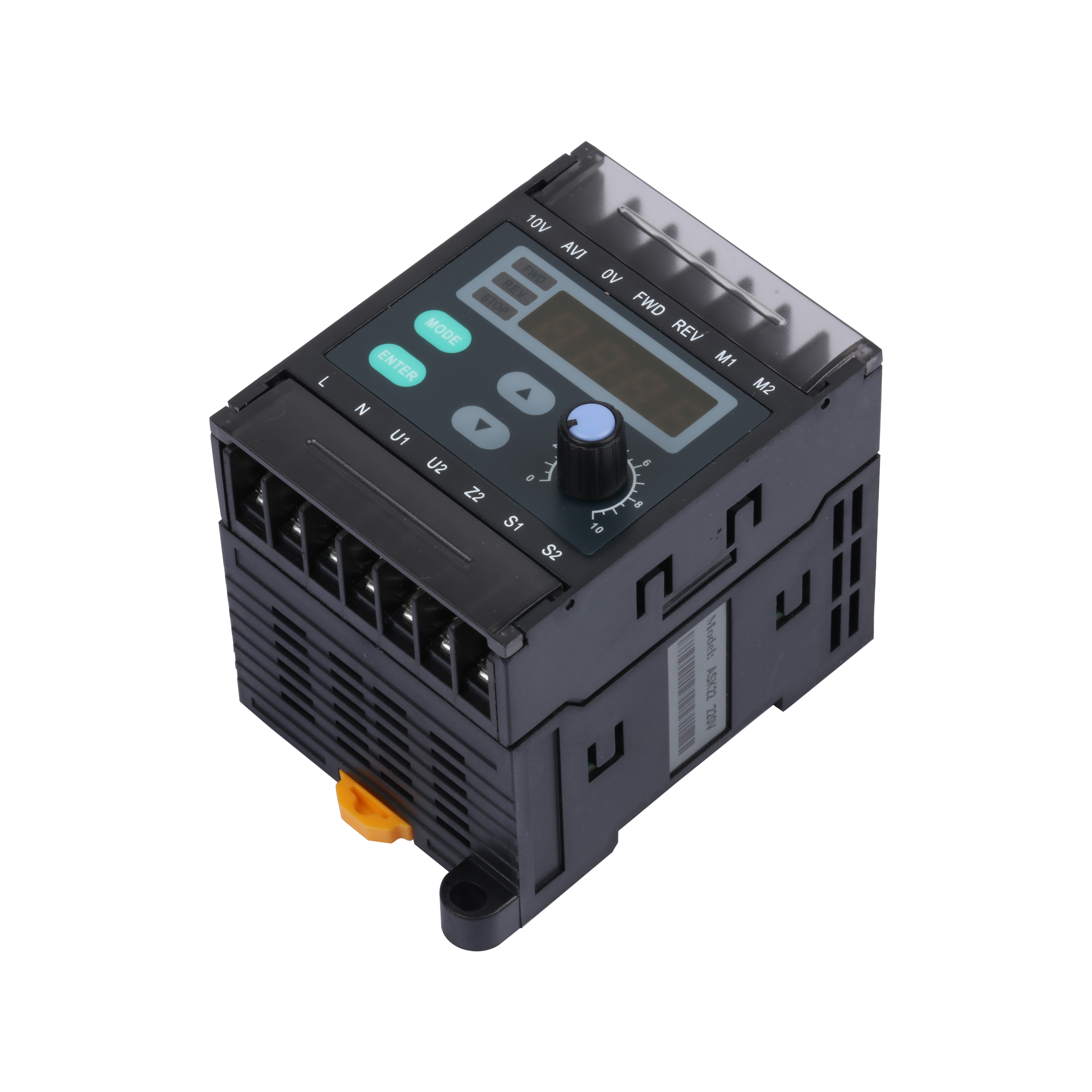

　　步进电机的运行要有一电子装置进行驱动, 这种装置就是步进电机驱动器, 它是把控制系统发出的脉冲信号转化为步进电机的角位移, 或者说: 控制系统每发一个脉冲信号, 通过驱动器就使步进电机旋转一步距角。所以步进电机的转速与脉冲信号的频率成正比。所以，控制步进脉冲信号的频率，可以对电机精确调速;控制步进脉冲的个数，可以对电机精确定位目的;

　　步进电机通过细分驱动器的驱动，其步距角变小了，如驱动器工作在10细分状态时，其步距角只为‘电机固有步距角‘的十分之一，也就是说：‘当驱动器工作在不细分的整步状态时，控制系统每发一个步进脉冲，电机转动1.8°;而用细分驱动器工作在10细分状态时，电机只转动了0.18° ‘，这就是细分的基本概念。 细分功能完全是由步进电机驱动器靠精确控制电机的相电流所产生，与电机无关。

　　要了解"细分"，先要弄清"步距角"这个概念：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。电机出厂时给出了一个步距角的值，如0.9°/1.8°(表示半步工作时为0.9°、整步工作时为1.8°)，这个步距角可以称之为‘电机固有步距角‘，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关 。

　　步进电机的细分技术实质上是一种电子阻尼技术，其主要目的是减弱或消除步进电机的低频振动，提高电机的运转精度只是细分技术的一个附带功能。

　　步进电机的细分控制，从本质上讲是通过对步进电机励磁绕组中电流的控制，使步进电机内部的合成磁场为均匀的圆形旋转磁场，从而实现步进电机步距角的细分，一般情况下，合成磁场矢量的幅值决定了步进电机旋转力矩的大小，相邻两合成磁场矢量之间的夹角大小决定了步距角的大小，步进电机半步工作方式就蕴涵了细分的工作原理。
